氣動離合制動器組工作原理
瀏覽： 發布日期：2018年-07月-03日 17時:32分:38秒

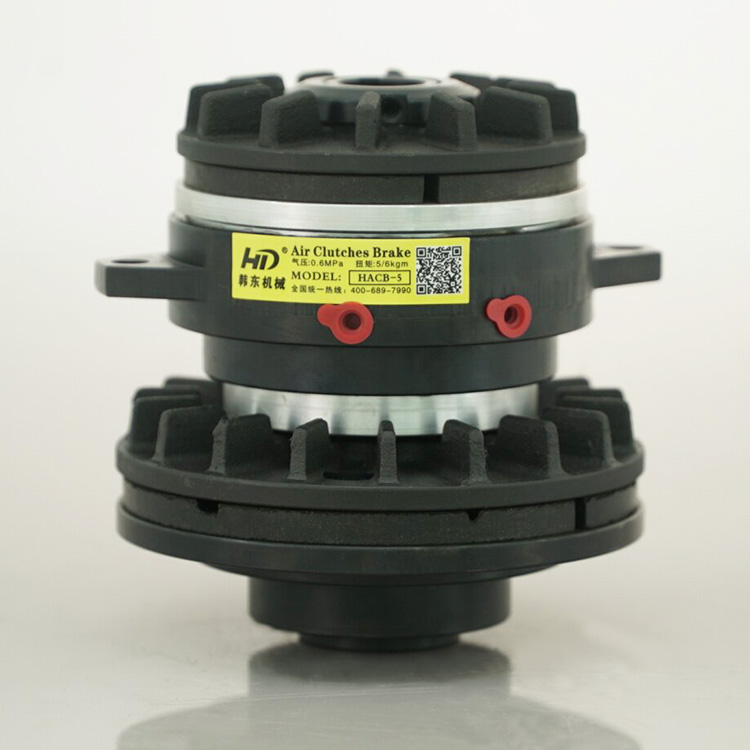

韓東機械氣動離合制動器組有HACB系列和KB系列。
氣動離合制動器組工作原理：
不管是使用離合器還是制動器，都是靠空氣壓來獨立動作的，在排放空氣后，依靠復位彈簧來放開。使用驅動圓盤來輸入，靠軸來輸出。使用法蘭和轉矩卡桿來防止制動器用空氣室滑轉。
在使用離合器那一側時，將空氣壓充入到空氣室內，從而使離合器用圓盤沿軸方向滑動，和摩擦板接觸來實現結合。使用制動器那一側時，充入空氣壓使制動器用活塞帶動與它相連摩擦板和制動器用圓盤發生接觸實現制動。

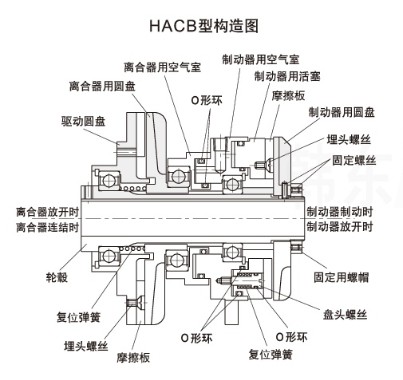

HACB結構圖
KB型使用時是通過軸孔，從兩處的空氣供給口進入空氣室，空氣壓擠壓活塞，然后活塞壓縮制動彈簧，從而使制動器放開，離合器實現連接。
而反過來，如果排出空氣的話，就是靠制動彈簧來作制動器，放開離合器。

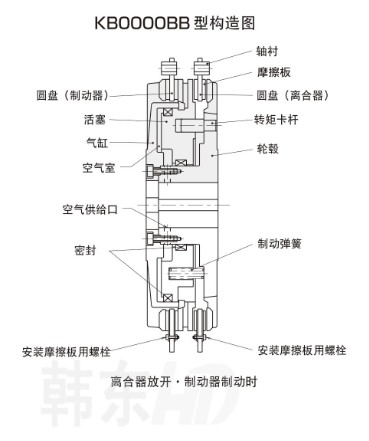

KB結構圖
